HC-S3/HC-S5注塑机械手控制系统电控安装尺寸图

首页

[ 发布日期：2021-08-31 ] 来源: 【打印此文】 【关闭窗口】

注塑机械手控制系统系列为HC-S3/HC-S5型号产品，安装时尺寸图如下。

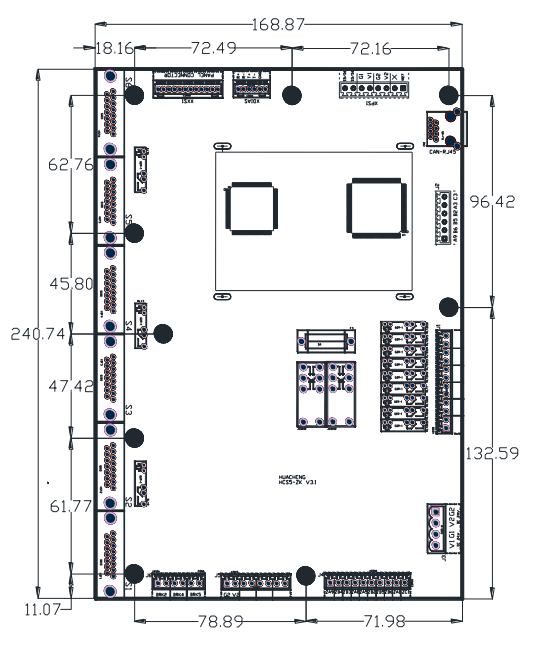

HC-S5主控板安装尺寸图：


XPJ·(澳门区)公司官方网站

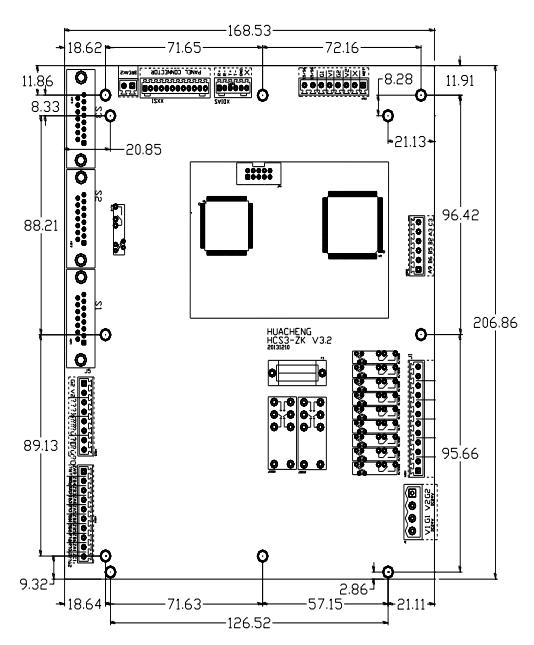

HC-S3主控板安装尺寸图：


XPJ·(澳门区)公司官方网站

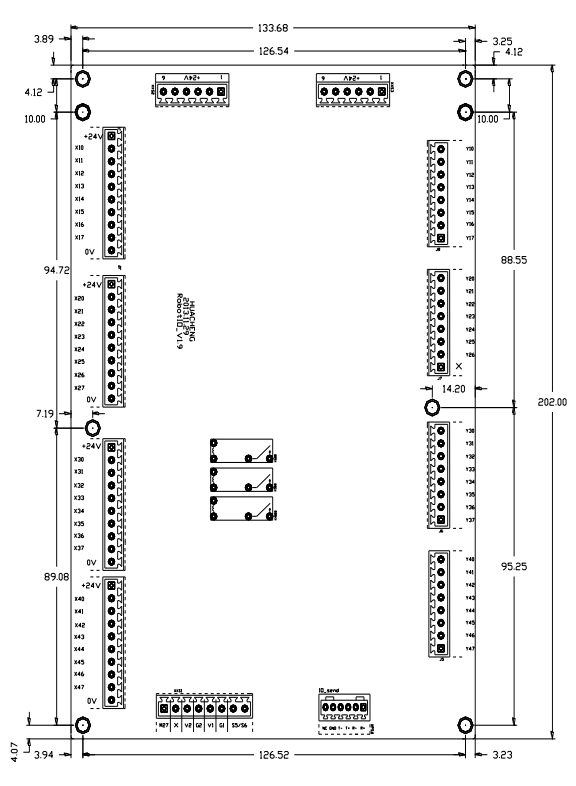

I/O板安装尺寸图：


XPJ·(澳门区)公司官方网站

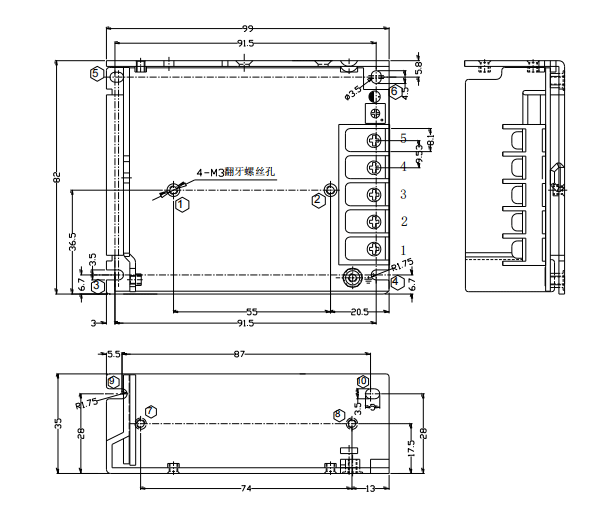

开关电源安装尺寸：


XPJ·(澳门区)公司官方网站

XPJ·(澳门区)公司官方网站
