车床机械手控制系统系列驱控一体箱体输入输出I/O端口定义和接线示意图

首页

[ 发布日期：2021-04-30 ] 来源: 【打印此文】 【关闭窗口】

车床机械手控制系统驱控一体系列产品包括EC-L2、EC-L3、EC-L4、EC-L5、EC-L6 ，系列产品输入输出I/O端口定义如下：


XPJ·(澳门区)公司官方网站

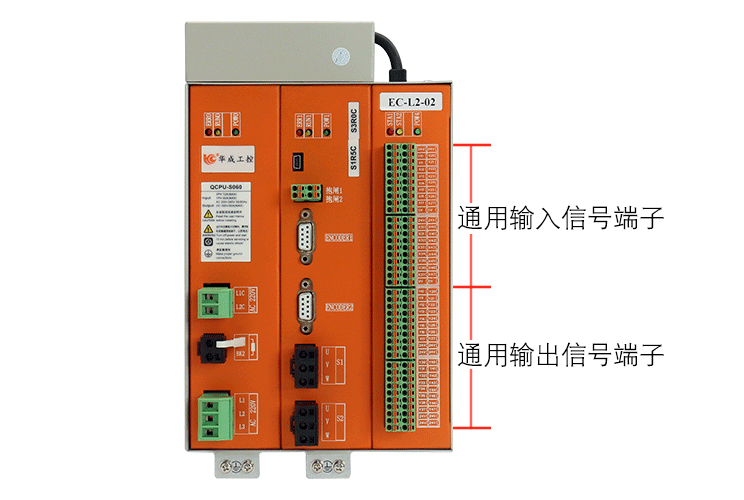

EC-L2实物图I/O端口


车床机械手控制系统系列产品输入输出I/O定义端口：

XPJ·(澳门区)公司官方网站

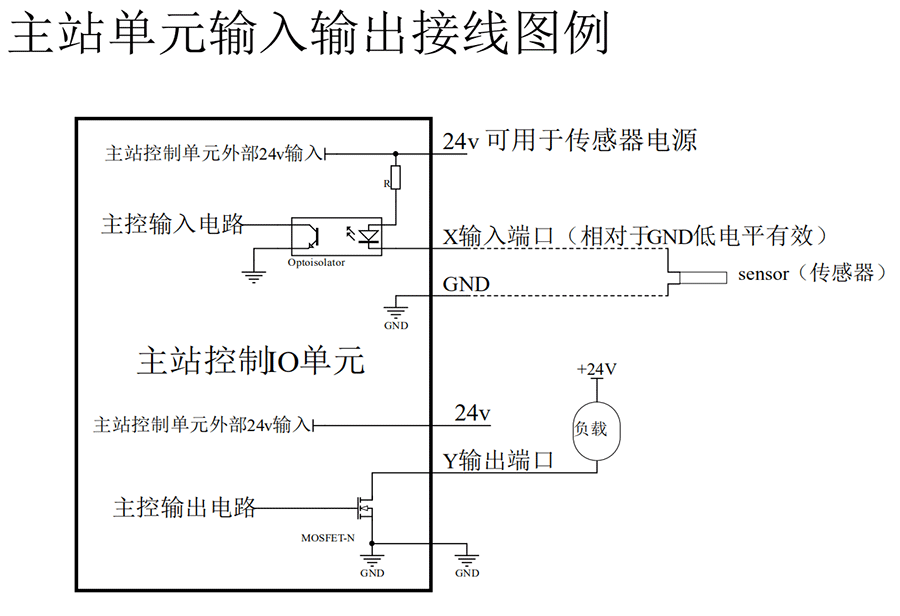

I/O端口接线示意图：


XPJ·(澳门区)公司官方网站


注：X10---X47 为输入端口 ，Y10---Y47 为输出端口。

Y 输出端口通过负载接到 24V 电源 ，最大电流 500mA 更大电流负载需要用继电器隔离控制。
